恒溫恒濕房循環水箱結構及水箱試驗

恒溫恒濕房循環水箱由6 mm 厚白色PP板焊制而成, 適用溫度范圍- 20 e ~ 120 e 。在浮球閥的控制下, 正常運行時水位保持在上限位置, 制冷工況由蒸發器盤管提供冷量, 加熱工況由電加熱器提供熱量。水泵從水箱底部吸水, 上部回水, 可以使水箱內的水保持流動狀態, 有利于傳熱。在恒溫恒濕實驗室水箱底部還設有帶球閥的排水管, 方便清洗和檢修。

★ 破壞性實驗
a. 蒸發器盤管耐壓試驗恒溫恒濕實驗室制造時制冷系統經3M Pa保壓試驗, 確保70 e 以內管路安全。
b. 根據制冷劑性能圖表, R22制冷劑在96. 15 e 達到臨界點, 其時的壓力可達5MPa,因此有必要試驗管路在沸水中是否會炸開。取同規格蒸發器盤管, 加焊針閥后充注液體制冷劑0. 5 kg (相當于正常情況下蒸發器內積液量)和冷凍機油適量, 浸入水中, 加熱至水沸,銅管及接頭處未出現泄漏痕跡。
c. 可以排除恒溫恒濕實驗室制冷系統管路在不缺水情況下炸裂的可能性。
★ 電加熱器對水箱的破壞試驗
1. 取新的循環水箱一個, 安裝電加熱器, 加水至正常水位, 對電加熱器持續通電直至水沸騰, 循環水箱完好無損, 證明正常水位下即使溫度開關不動作水箱也不會燃燒。
2. 將水放空, 電加熱器串聯溫度開關后干燒, 可以看到電加熱器很快發紅, 水箱側面靠近電加熱器U 型彎處變形,隨后穿孔, 繼而起火燃燒, 過程中溫度開關未動作。
3. 可見在缺水情況下, 由于溫度開關安裝位離電加熱器較遠, 不能及時感應到恒溫恒濕實驗室箱內溫度異常升高。也就是說, 一旦缺水, 溫度開關也將失效。
★ 缺水循環試驗
a. 將與事故產品同型號新品的缺水保護開關短接, 補水閥關閉, 相似工況下進行運轉試驗, 觀測循環水箱內水溫, 因養護室熱負荷較大, 水溫始終低于50 e 。
b. 隨著加濕消耗, 水位逐漸降低直至電加熱器露出水面, 出現干燒, 水溫反而下降。為防止意外, 試驗中止。可以預料, 就如電加熱器無水干燒試驗一樣, 火災事故已經不可避免, 至于是水箱先燃燒還是蒸發器管路先炸開, 已經不重要了。
c. 可見, 由于設計上的缺陷, 恒溫恒濕實驗室循環水箱缺水后水溫并不會升高, 導致溫度保護形同虛設。一旦水位開關失效, 缺水后事故就不可避免。

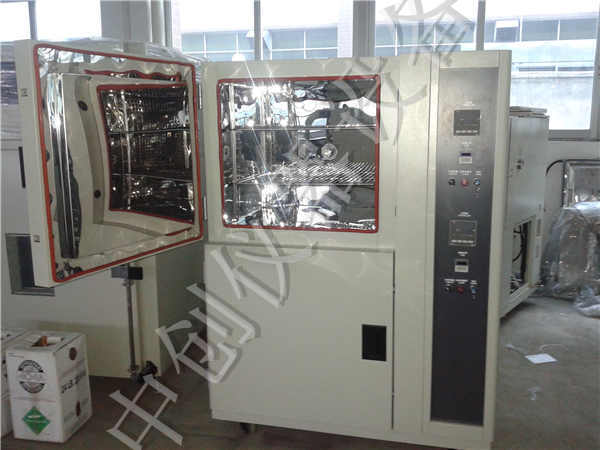

中創恒溫恒濕房細節圖
