小型臺式恒溫恒濕機空調系統主要節能辦法

▲ 選用熱濕獨立操控設備
★ 熱濕獨立操控設備原理
前面在序言章節現已討論過，在傳統型的小型臺式恒溫恒濕機空調系統中，因為選用固定露點溫度的除濕辦法表冷囂一向作業在其攝大規劃負荷下．被處理的空氣悉數被冷卻至露點溫度以下，然后再運用電加熱器和電加濕器對被處理空氣進行再熱和加濕，形成能量的很多糟蹋。這篇文章在表冷器冷凍水循環回路上增加了一套熱濕獨立操控設備．

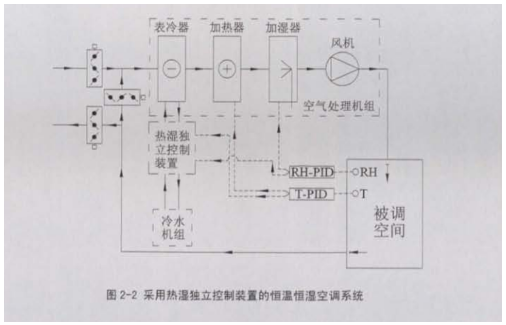

如圖2．2和圖2．3所示。水溫為凡的冷凍水箱的水在循環水泵的效果下．進入到個電動可控三通閥斗的主要效果是調理承溫為凡的冷凍農箱的水和水溫為凡2的圖冷器回水的混臺份額，然后改動進入表冷器中與被處理空氣進行換熟的冷凍水的溫度當進入到表冷器的冷凍水的流量不發生改動時．通過調理RH．PID的輸出信號能夠到達改動圖冷器的除濕量，然后操控被調空間的相對濕度。通過個電控可控三通閥混合后水溫為的冷凍水進入到第二個電控三通閥1#．1#將g的冷凍水分為兩支．一支進入到表冷器．另一支與表玲器回水混合后進入下一次循環。相同，電控三通閥1#的旁通量由T-PID的輸出信號操控。假如進入到表冷器的冷凍水的水溫不發生改動．改動T-PID信號．可蛆改動進入表冷器的冷凍水流量．然后到達操控被處理空氣溫度的目的。

因而只需求經過改動兩個屯控三通閣的開度就可以選到一起操控進入襲冷器的冷凍承的溫度和流量。
★ PID分程操控

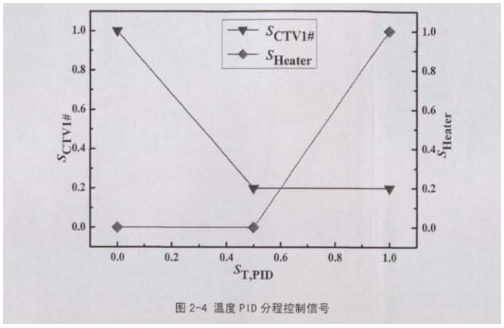

為了使全部系統能完成自動操控并且可以到達規劃參數要求，熱濕獨立操控設備中兩個電控三通閥的開度需求運用PID分程操控。如圖2．4所示．當溫度PID的輸入信號在0～0.5之間時．即系統收集回來的溫度高于設定值，這個時分加熱器的輸出為零．一起電控三通閥CTVI#1構輸出量削減，也即是旁通掉的冷凍水流量削減，使得進入表冷器的冷凍水流量添加，因而送風溫度下降：當PID的輸入信號在0 5～1 0之間時，系統收集回來的溫度低于設定值，這個時分加熱器的輸出開端增大．一起電控三通閥CTVI#的輸出量維持在0．2不變．確保有必定流量的冷凍水流過表拎器對空氣進行除濕，送風溫度整體增加。

▲ 相對濕度PID信號操控
相對濕度FED操控原理和溫度PID是相同的，當相對濕度PID的輸入信號在0～0 5之間時．即收集回來的相對濕度高于設定值．這個時分加濕器的輸出量為零．CTV2#的輸出量增大．使得旁通流量增大，依據式2-2可得．當旁通量增大時．玲凍水的溫度下降，因而表冷器的除濕量增大．送風相對濕度下降：當PID的輸入信號在0 5～1.0之間時，此刻收集回來的相對濕度低于設定僮，加濕器開端作業，輸出量逐步增大，CTV2#的輸出量保持0．8不變．因而送風相對濕度增加。

▲ 壓縮機溫度步進操控

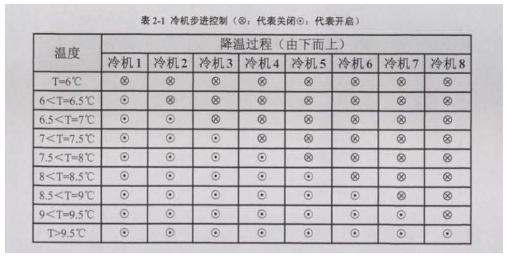

目2-5相對溫度PI D分程操控信}傳統的小型臺式恒溫恒濕機空調系統關于壓縮機的操控往往是一致開閉．這么簡單形成被操控的參數超調．形成動力糟蹋。而選用多級溫度步進操控，多臺室外壓縮機依據回水溫度主動敞開或封閉。這種操控方法有利于進步系統操控參數的穩定性一起也其備顯著的節能作用。該圖書館倉庫小型臺式恒溫恒濕機空調系統一共有八臺冷機，以冷凍水箱的設為方針溫度7℃為例，敞開和封閉規則如表2-1所示，選用LabVIEW和PLC編程完成冷機主動操控。值得指出的是．在實踐的作業傍邊。為了防止某一臺冷機頻頻的開停．需要在主動操控軟件中設置算法．使每一臺壓縮機的作業時間均衡。
