一、轉子的齒形
♥型面：自動轉子和從動轉子的齒面均為型面，是空間曲面。

轉子的齒形空間曲面圖

a)對稱圓弧齒形 b)非對稱圓弧齒形
♥齒形：型面在垂直于轉子軸線平面（端面）上的投影稱為轉子的齒形，是一條平面曲線。♥嚙合線：陰、陽轉子齒形在端平面上嚙合運動的嚙合點軌道，叫做齒形的嚙合線，如圖3-9所示，齒形通常由圓弧、擺線、橢圓、拋物線、徑向直線等構成。型線：構成轉子齒形的曲線稱為型線。
①齒形的基本請求

氣體泄露、軸向泄露與橫向泄露圖

♥較好的氣密性走漏路徑如圖3-10所示。觸摸線方向的走漏如圖3-11所示。如圖3-12所示，稱為走漏三角形。
♥觸摸線長度盡量短
♥較大的面積利用系數。

X齒形線圖

?典型齒形

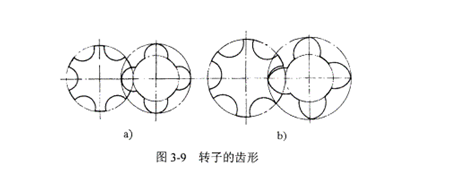

♥在螺桿式壓縮機中，關于齒形中心線兩頭型線一樣的稱對稱型線（圖3-9a），不一樣的稱非對稱型線（圖3-9b），齒形型線都在節圓內或節圓外的稱單邊型線（圖3-9），不然稱為雙方型線。
Sigma齒形圓弧擺線圖

♥X齒形X齒形如圖3-13所示，它是由瑞典Atlas copco公司在圓弧擺線所構成的單邊不對稱齒形的基礎上進行改善而成。
♥Sigma齒形Sigma齒形如圖3-14所示，它是由德國Kaeser壓縮機公司在圓弧擺線所構成的單邊不對稱齒形的基礎上研制成功的。

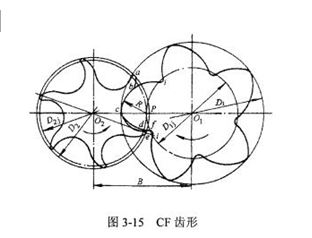

?CF齒形CF齒形如圖3-15所示，它是由德國GHH公司規劃的。
CF齒形曲線圖

♥應當看到，用以評估或?qū)Ρ炔灰粯育X形的很多要素是彼此制約的。如：為了減小走漏三角形，保證螺桿的軸向氣密性選用點嚙合擺線，就不可避免地使觸摸線長度添加；為了維護擺線的發生點，選用小圓弧或直線作齒頂型線，則增大了走漏三角形等等。所以應依據不一樣的運用場合選用不一樣的齒形。
♥如今各種新的齒形層出不窮，如日本日立的a齒形，日本神戶的b齒形（圖3-16a），瑞典斯達爾（Stals）齒形（圖3-16b），極大地提高了螺桿壓縮機的功能。

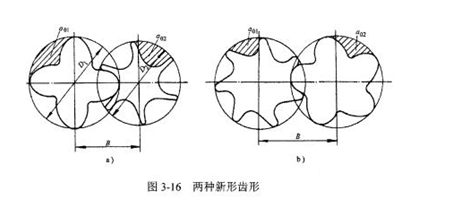

兩種新型齒形圖

a)b齒形 b)Stals齒形
二、轉子的齒數和扭轉角
♥轉子的齒數和壓縮機的輸氣量、功率及轉子的剛度有很大聯系。通常轉子齒數越少，在一樣的轉子長度和端面面積時，壓縮機有較大的輸氣量。
轉子的扭轉角原理圖

♥轉子的扭轉角是指轉子上的一個齒在轉子兩頭端平面上投影的夾角，如圖3-17所示，它表明轉子上一個齒的歪曲程度。
三、圓周速度和轉速
♥轉子齒間圓周速度是影響壓縮機尺度、質量、功率及傳動方法的一個主要要素。
♥圓周速度大：▲、在一樣輸氣量的情況下，壓縮機的質量及外形尺度將減小；
▲、而且氣體經過壓縮機空隙的相對走漏量將會削減；
▲、氣體在吸、排氣孔口及齒間內的活動阻力丟失相應添加。
▲、圓周速度斷定后，螺桿轉速也隨之斷定。
四、公稱直徑、長徑比

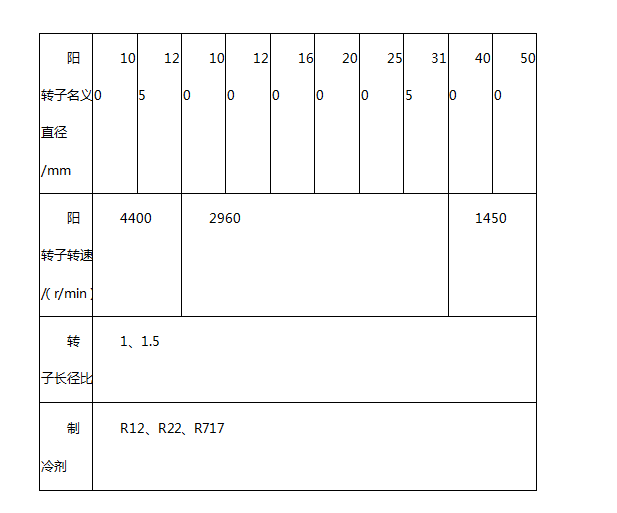

♥螺桿直徑是聯系到螺桿壓縮機系列化、零件規范化、通用化的一個主要參數。長徑比l:螺桿式壓縮機轉子螺旋有些的軸向長度L與其公稱直徑D0之比按中國機械工業部規范JB／T6906—1993《噴油螺桿式單級制冷壓縮機》中，引薦的螺桿壓縮機構造參數系列見表3-1。♥表3-1中國螺桿壓縮機構造參數
螺桿壓縮機構造參數表

♥對噴油螺桿式壓縮機，通常選用一級緊縮或二級緊縮。
♥無油螺桿式壓縮機主要是依據答應的排氣溫度來決議壓力比和級數.
六、空隙
♥螺桿式壓縮機兩轉子之間，轉子與機體之間請求留有恰當?shù)目障丁＿@不只思考制作和安裝差錯，也思考了曲折變形和熱變形的要素。
