了解室溫拉伸試驗抗拉強度與斷面收縮率的測定

一、抗拉強度（Rm）的測定：

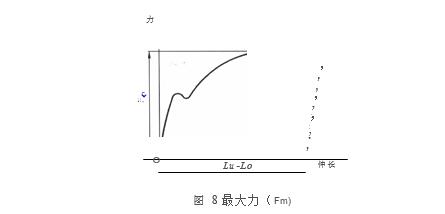

按照定義4. 9. 1 和采用圖解方法或指針方法測定抗拉強度。 對于呈現明顯屈服（不連續屈服）現象的金屬材料，從記錄的力延伸或力位移曲線圖，或從測力度盤，讀取過了屈服階段之后的力（見圖 8）；對于呈現無明顯屈服（連續屈服）現象的金屬材料，從記錄的力延伸或力位移曲線圖，或從測力度盤，讀取試驗過程中的力。力除以試樣原始橫截面積（So） 得到抗拉強度 。
采用說明白國際標準未規定此條內容 。為了按照定義4 . 9. 1 進行具體測定，補充此條規定 。
可以使用自動裝置（例如微處理機等）或自動測試系統測定抗拉強度 ，可以不繪制拉伸曲線圖 。

二、斷面收縮率（Z）的測定：
1、按照定義4. 7測定斷面收縮率，斷裂后最小橫截面積的測定應準確到±2 %  。

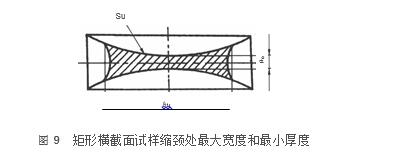

測量時，如需要將試樣斷裂部分仔細地配接在一起，使其軸線處于同一直線上。對于圓形橫截面試樣，在縮頸最小處相互垂直方向測量直徑 ，取其算術平均值計算最小橫截面積；對于矩形橫截面試樣， 測量縮頸處的寬度和最小厚度（見圖9），兩者之乘積為斷后最小橫截面積 。
2、原始橫截面積（S）與斷后最小橫截面積（S） 之差除以原始橫截面積的百分率得到斷面收縮率。
3、薄板和薄帶試樣、管材全截面試樣、圓管縱向弧形試樣和其他復雜橫截面試樣及直徑小于3mm 試樣，一般不測定斷面收縮率。
如要求，應雙方商定測定方法，斷后最小橫截面積的測定準確度亦應符合1的要求 。





上一篇：室溫拉伸試驗規定延伸與殘余延伸強度的測定 下一篇：今日談談：關于溫度控制器的說明
