解析：溫度／濕度組合循環試驗設備的檢定方法

一、檢定方法：
1、 幅度和相對溫度誤差價應方法
1.1本測試GB  5170 .1規定的負載條件（有關標準規定）。
2、測試點布放位置：
測試溫度誤差時將設備的工作箱，并將一定數量的傳感器放在工作空間內。
溫度測試點用英文字母 A 、B 、C、D 表示，相對濕度測試點用文字甲 、乙、丙表示。 測試點，為工作空間的幾何中心點。

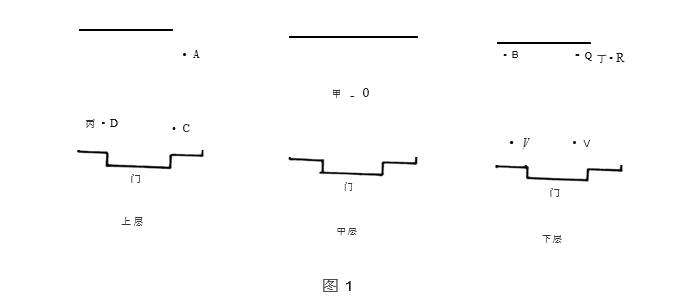

2.1工作室容積小于或等于1 m 3時，溫度測試點為9 個，相對溫度測試點為 3 個，測試點位置與工作室各面的距離為各自邊長的1/ 10 （ 若有風道時，是指與通風口和回風口的距離） 設備帶有樣品架時，下層測試點可布放在低層樣品架上方 10mm處。溫度測試點布放如圖 1。

2.2工作室容積大1m 3時，小于或等于10 m 3時，溫度測試點為13個 ，相對溫度測試點為4個。
測試位置與工作室各面的距離為各自拉長去（若有風道時，是指與送風口和回風口的距離） 。

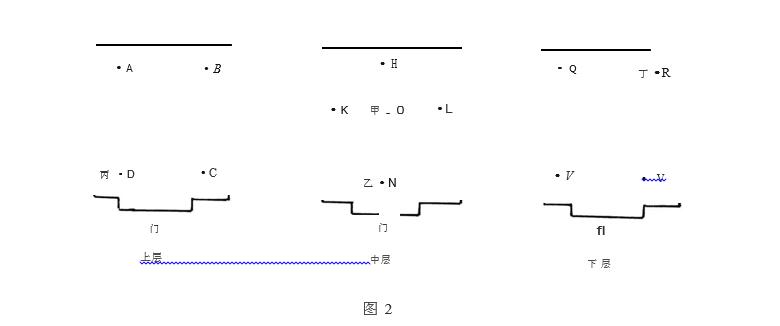

設備帶有樣品架或樣品車時，F層測試點可布放在低層樣品架或樣品車10 mm 處。溫度測試點布放如圖2 。
2.3為保證手放容的溫、濕度，允許在有放工作空測試。

3、試驗設備按 GB 2423.34的規定程序和要求在高溫和低溫之間循環變化 。井在最后階段（25℃） 時延長3 h，作為一個循環，見圖3。
溫熱試驗箱按圖2 b的規定程序和要求在高溫和低溫之間循環變化，見圖4。
4、在三個恒定階段測試，箱法在恒定階段測試，當設備工作空間指示此溫度第 一次達到標稱值井穩定1h后，在30 min期間內每2 min 測試所有點的溫度1次，共測 15次。再隔30 min測試1次。以后每隔1h測試1次，測到恒定階段結束。溫、濕度誤差測試記錄表參照附錄A （參考件）中的表A1。
5、數據整理及結果分析：
5.1將各測試點的溫度值技其各自的修正值加以修正，并查出相對溫度。
5.2分析修正后的溫、濕度值 ，其中與標稱值的正負偏差定為設備在該標稱值的植度和相對溫度誤差。檢定結果溫度和相對溫度誤差應符合GB   2423.34 的有關規定。
6、升降溫特性檢定方法：
6.1本測試在負載條件下進行
6.2測試點為設備工作空間的幾何中心點
