浸透查驗的長處是能檢出非金屬和非磁性零件的外表開口缺點，也能檢出因幾許形狀和尺度約束而不適合進行磁粉探傷的零件外表開口缺點，因此在航空公司遭到格外注重，作用愈來愈大。但要獲得杰出的浸透查驗成果，需求解析其影響要素，在此側重評論熒光水洗浸透查驗中干燥箱溫度和干燥時刻對檢查靈敏度的影響。
★ 實驗過程
選五點試片刁難比試片，選用手藝熒光水洗浸透法。浸透劑牌號為，顯像劑為型干粉，靈敏度級別為中等。實驗過程如下：
1) 預清潔，將泡在丙酮及無水乙醇中的試片取出，用脫脂棉在黑光燈下擦洗潔凈。
2) 浸透，選用浸無法，浸透溫度，時刻)，如需延長時刻，則有必要使試片堅持濕潤狀況。
3) 去掉外表剩余浸透劑，在黑光燈下用水噴槍清潔試片外表剩余浸透劑，水壓為，水溫為，噴槍在距試片疏水噴洗，沖刷時刻盡量短，防止過水洗。淋洗堅持在B&P擺布，防止因水溫動搖形成淋洗作用不一致。這么既防止清潔缺乏形成的試片本底顯現過強，也可防止因過清潔形成進入缺點的浸透劑丟失，致使缺點指示削弱。清潔后，立即用潔凈的棉紗或脫脂棉擦去顯著水分。
4) 烘干，將清潔后的試片放入熱空氣循環烘干箱中，溫度和時刻別離設定為。
5) 顯像與調查，將干燥后的試片放入JHDFC型干粉噴粉柜中，后用冷風吹去干粉即可調查。調查暗室的黑光照度為。
★ 實驗成果

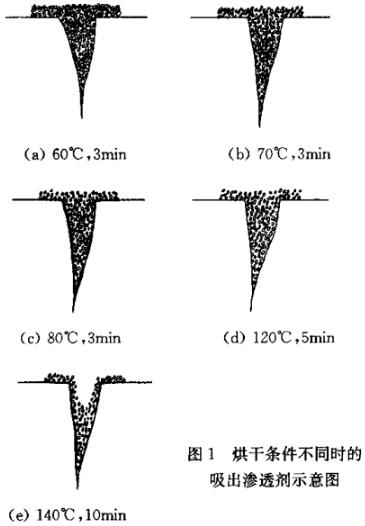

烘干條件為時，試片在黑光燈下顯現四點，呈亮堂的黃綠色，浸透劑被干粉顯像劑吸出的量如圖#-所示；烘干條件為時，試片在黑光燈下顯現四點，呈亮堂的黃綠色，浸透劑被干粉顯像劑吸出的量如圖#T所示；烘干條件為時，試片在黑光燈下顯現四點，呈亮堂的黃綠色，浸透液在缺點上的星狀顯現變小，浸透劑被干粉顯像劑吸出的量如圖所示；烘干條件為，時，試片顯現四點，星狀缺點顯現色彩變淡，形狀變小，浸透劑被干粉顯像劑吸出的量如圖#8所示；烘干條件為時，試片顯現三點，星狀缺點顯現色彩變得更淡，顯現更小，浸透劑被干粉顯像劑吸出的量如圖#U所示。實驗可知，烘干時刻一樣，溫度增加時，進入缺點中的浸透劑量因為蒸發而降低，它與顯像劑接觸面減小，被吸出的量也削減，缺點顯現靈敏度降低。

如烘干條件為(時，缺點的顯現顯著降低，第四點的亮度變得很弱小；烘干條件為時，因為蒸騰，纖細缺點中的浸透劑量降低，浸透劑不能與顯像劑觸摸，致使構成可見指示的擴散作用失效，試片顯現點數降為點，黑光燈下調查亮度不顯著。
★ 實驗解析
以上實驗成果的區別由浸透劑物理性質決議。浸透劑為液體，其內部的每個分子被周圍其它分子均勻地圍住，在任一充沛時間內，振蕩的液體分子招引力趨于平衡，作用在各分子外表上的一切方向招引力均勻，互相抵消。但對液面上的分子，相鄰分子的招引力要么筆直指向液體內部，要么均勻地在一切方向輻射指向液面上的相鄰分子，使液面上的力趨于抵消。可是，因為液膜外和十分挨近液面分子處只要很少的蒸氣分子，沒有向外的招引力來抵消向內招引力，成果每個液體外表分子被筆直于液面并指向液體內部的力激烈地招引，這種向內的引力致使外表分子向內運動比被液內分子候補液膜空缺而向外的運動要快得多，液面分子數量大為削減，也就使得液體外表趨于縮短到其最小面積。這就意味著要堅持不再減小的平衡，有必要依托做功來擴展外表積。外表積擴展后，液體內部的分子被帶到外表上來，雖然作用于這種分子上的向內招引力使它趨于液體內部，但仍是被面向外表，這么每個分子從液體向內外表運動以添加外表積做功，這種功在數量上能夠以為等于液體外表的自在能。液面下分子作用在液面分子筆直向內的招引力是發生外表自在能的因素。
通常常用液體外表張力來替代液體外表自在能，它是液體外表層縮短趨勢的體現，液體外表層中的分子一方面遭到液體內部的招引力，另一方面遭到其相鄰氣體分子的招引力。缺點中浸透液外表的分子基本上受熱激起的分配，液體分子的平動和滾動適當自在。當液體溫度添加時，熱能致使分子間的隨機振蕩、滾動和平動，其起伏隨熱的程度增大而增大。缺點中的浸透液加熱時會發生熱膨脹，液體外表的某些液動分子因為相鄰分子的磕碰能充沛承受能量，使它取得滿足脫節相鄰分子招引力的逸出速度而進入氣相或蒸氣相中，該相和蒸騰分子的液面堅持共同的平衡。當烘干箱的溫度不斷上升，氣體分子的均勻動能增大，所以可脫節浸透劑液面分子招引力構成氣相，致使缺點中的液面因蒸騰而降低，缺點顯現削弱。繼續施加微熱同樣會添加浸透劑蒸騰，隨著其輕組分的蒸騰，浸透劑粘性添加，濃度加大，顯像時的毛細作用力降低，顯現靈敏度削弱。高溫還會使浸透劑中的示蹤染料失掉熒光，削弱顯現缺點的熒光亮度和強度。過度焙烘使浸透劑中不易蒸騰的物質附著在缺點中，而且熒光亮度和強度削弱，對較小裂紋顯現的影響特別靈敏，所以在!)#$烘干!#&’(后，只要三個較大星狀缺點顯現。而且缺點中的浸透液干在其間后清潔艱難，致使在遍查驗時發現的缺點在進行第二遍查驗時卻無法顯現，形成漏檢。
