沖擊設備（用于發動機試驗上）

CTSE THERMAL-SHOCK TROLLEY
沖擊設備（用于發動機試驗上）
▲ 功能描述
    實現CTSE試驗在特定發動機工況條件下，發動機冷卻液的流量和溫度可以達到試驗規范中的要求。
實現STT試驗，在發動機停機的時候，通過外接的可控的高溫冷卻液維持機油溫度滿足試驗規范中的要求。
▲ 技術要求
CAPSA可提供的循環水溫度范圍：32~38度，接口：DN50
CAPSA可提供壓縮空氣
有l(wèi)ocal和remote兩種模式

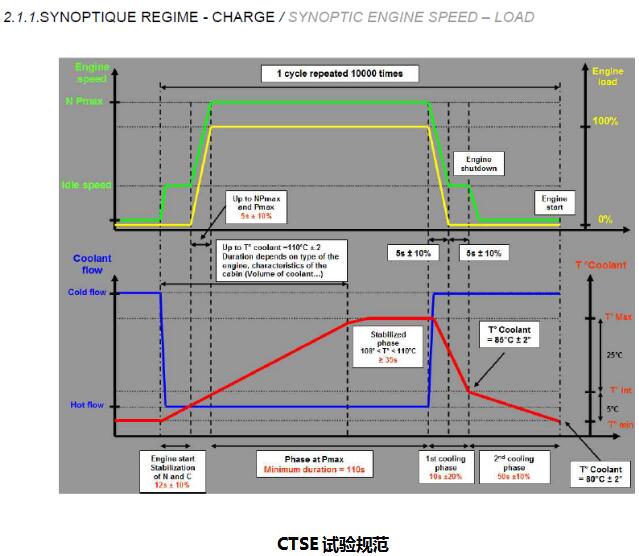

CTSE試驗控制要求如下圖
STT試驗控制要求：發動機停機時維持冷卻液溫度在105±2度（發動機出水溫度），實現機油溫度控制在85±2度（從油底殼側機油溫度，不改變發動機的機油回路）
設備只有一個故障碼輸出給ＰＵＭＡ，但是在設備面板上需要分設故障燈給heater,3way valve,pump.
外接水泵能承受在120度的發動機冷卻液中長時間工作
PUMA輸出：水流量設定
            水溫設定
            設備啟動
            加熱器啟動

設備輸出：  水流量測量
            水溫測量
            故障信息
            水高溫報警
            水泵的實際工作負荷
            3通閥的實際位置
